Elfelskalendern lucka 20: ”Utgående nolla från JFB täcker upp brytningen mellan jordplintarna”

Halva huset i lucka 20 visade knasiga värden i mätningarna, medan andra halvan hade perfekta värden. Men hur kom det sig egentligen?

”I dag fick man klia sig lite i huvudet innan det uppenbara visade sig. Efter installation av en laddbox så utförde jag min egenkontroll. Mätte mellan faser och nolla på inkommande av personskyddsbrytaren till laddboxen, där jag hämtade nollan från PEN-plint i centralen.

L1 – N 230 V, L2 – N 198 V, L3 – N 268 V, Jordskena – Nollskena efter JFB, 40 V och 400 V mellan alla faser.

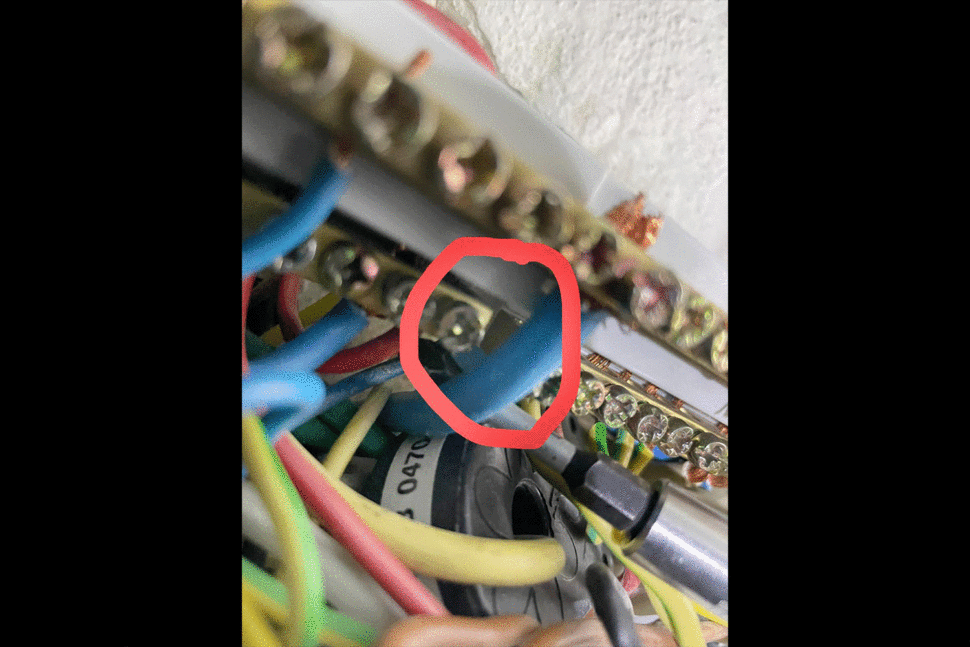

Centralen är utrustad med JFB sedan tidigare, så jag mätte på faserna på utgående huvudbrytare mot PEN, samma problem. Testade en gång till, denna gången med spänningsprovaren på högra sidan av jordplinten, helt plötsligt bra mätvärde, 230 V på alla faser mot PEN. Då ser jag att utgående nolla från JFB täcker upp brytningen mellan jordplintarna helt perfekt när man tittar framifrån, så det ser ut som att jordskenan är hel, men i själva verket delad i två. Mätte i ett uttag i samma rum som centralen, 40 V mellan nolla och jord. Halva huset var drabbat, det vill säga alla jordar som låg på vänstra sidan av brytningen, där jag bland annat hade hämtat nollan till personskyddsbrytaren ifrån.

Har varit så här sedan centralen gjordes om till dvärgbrytare, dock ny husägare som ej flyttat in än.”

Dennis Andersson
