Sju saker att tänka på när du installerar i badrum

IPX7 i område noll och IPX4 i område 1 – eller hur var det nu? Har du koll på vilket elmateriel du ska använda i olika områden? Här är några viktiga punkter som tas upp i Installatörsföretagens nya handbok.

1. Välj rätt kapslingsklass

• Områdesindelningen påverkar också vilken kapslingsklass som krävs på elmaterialet. Här gäller att i område 0 ska det vara vattentätt, alltså IPX7, medan det för område 1 och 2 räcker med striltätt, IPX4.
• Om material i område 1 och 2 kan utsättas för vattenbesprutning krävs ett bättre skydd, IPX5, framhåller Fredrik Byström Sjödin. Han betonar att det här med IP-klassningen i första hand ska betraktas som skydd mot elchock, inte som ett sätt att skydda själva elmaterialen.

Ny hjälp i arbetet:

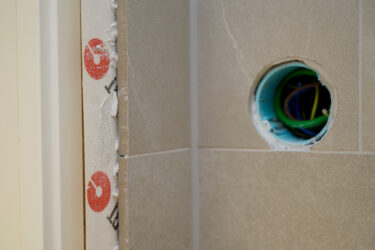

Detta gäller för elinstallationer i badrum

2. Det här gäller vid dold förläggning

• För dolt förlagda ledningssystem i väggar som gränsar till områdena 0, 1 eller 2 gäller att de ska vara förlagda på ett djup av minst 6 cm från den områdesavgränsade väggytan. Ledningar som skyddas av jfb med högst 30 mA märkutlösningsström eller är kraftförsedda från SELV eller PELV-system undantas från det här kravet, liksom ledningar som förlagts i metallrör eller annat skyddsjordat hölje.

3. Så ansluter du elapparaterna

• Anslutning av gruppledningar som matar elapparater i område 0, 1 eller 2 ska göras vertikalt från ovan eller horisontellt genom väggen på elapparatens baksida när fast monterad materiel placerats på väggen ovanför badkaret.
• Om apparaten är placerad i utrymmet under badkaret ska anslutningen göras vertikalt från undersidan eller horisontellt genom en närliggande vägg.

4. Vad du kan sätta i område 0?

• Här får man inte montera något annat än elapparater som är avsedda att användas här. Förutsättningen är att apparaten matas med SELV-system på max 12V växelspänning eller 30V likspänning.
• Strömkällan ska vara placerad utanför områdena 0 och 1. Samma gäller strömställaren.

5. Tillåtet i område 1

• Kopplingsdosor och fästanordningar som behövs för att mata elektrisk utrustning.
• Fast monterad eller stationär elektrisk utrustning som är fast monterad, fast ansluten och lämplig att installera i område 1 – enligt tillverkarens anvisningar.
• Elektrisk utrustning, inklusive uttag, som är skyddad genom användning av SELV eller PELV med högst 25V AC eller 60 V DC i spänning. Strömkällan ska vara monterad utanför område 0 och 1.

Och så var det det här med golvet:

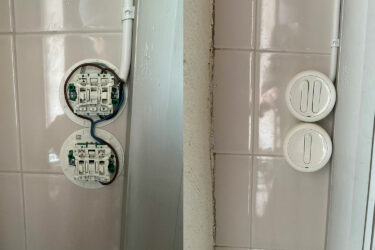

Golvvärme – ”Fortfarande lika många som gör fel”

6. Kan installeras i område 2

• Fast monterad, fast ansluten elektrisk utrustning.
• Uttag i kretsar som skyddas genom användning av SELV eller PELV, vars strömkälla är placerad utanför område 0 och 1.
• Fast anslutna tillbehör, förutom uttag.
• Rakapparatuttag som uppfyller SS-EN 61558-2-5.

Mer kunskap:

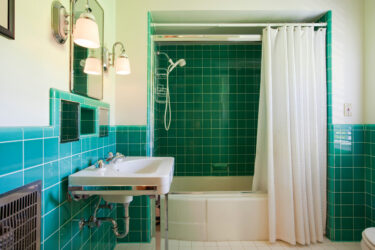

Det här behöver du veta när du ska installera i badrum

7. Oklassat område

• Här gäller inga särskilda begränsningar – all elmaterial och elektriska utrustningar som uppfyller de allmänna reglerna i del 1–5 i elinstallationsreglerna kan installeras, även kopplingsutrustningar.
